Place of Origin:
China
Marca:
YUHONG
Certificação:
API 661, ASME SECTION VIII, PED 97/23/EC, EN13445, PED/2014/68/EU AD 2000
Número do modelo:
Água de alimentação da caldeira
Vídeo
Vídeo

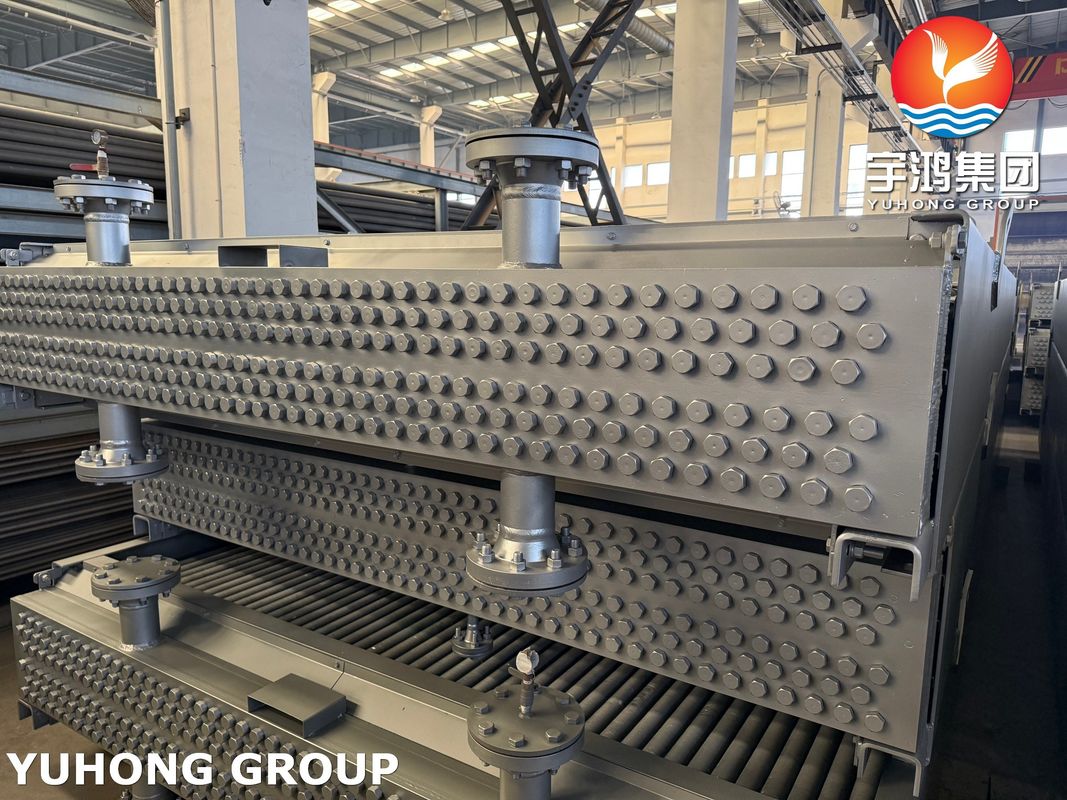

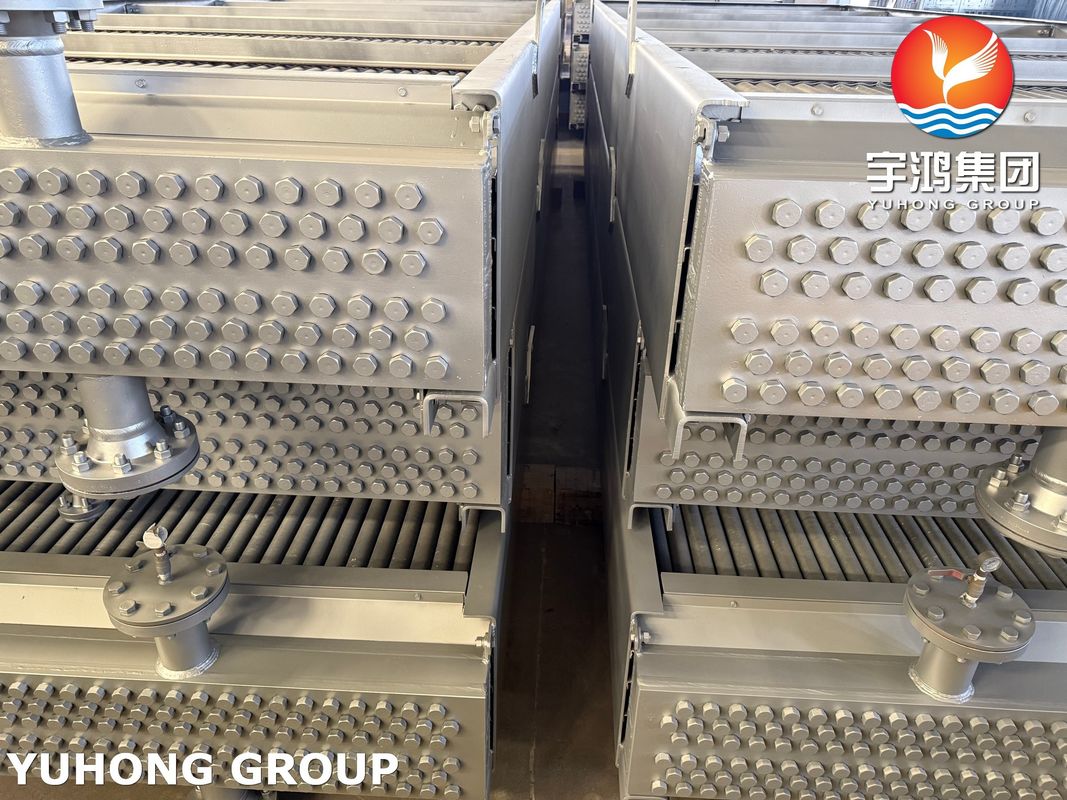

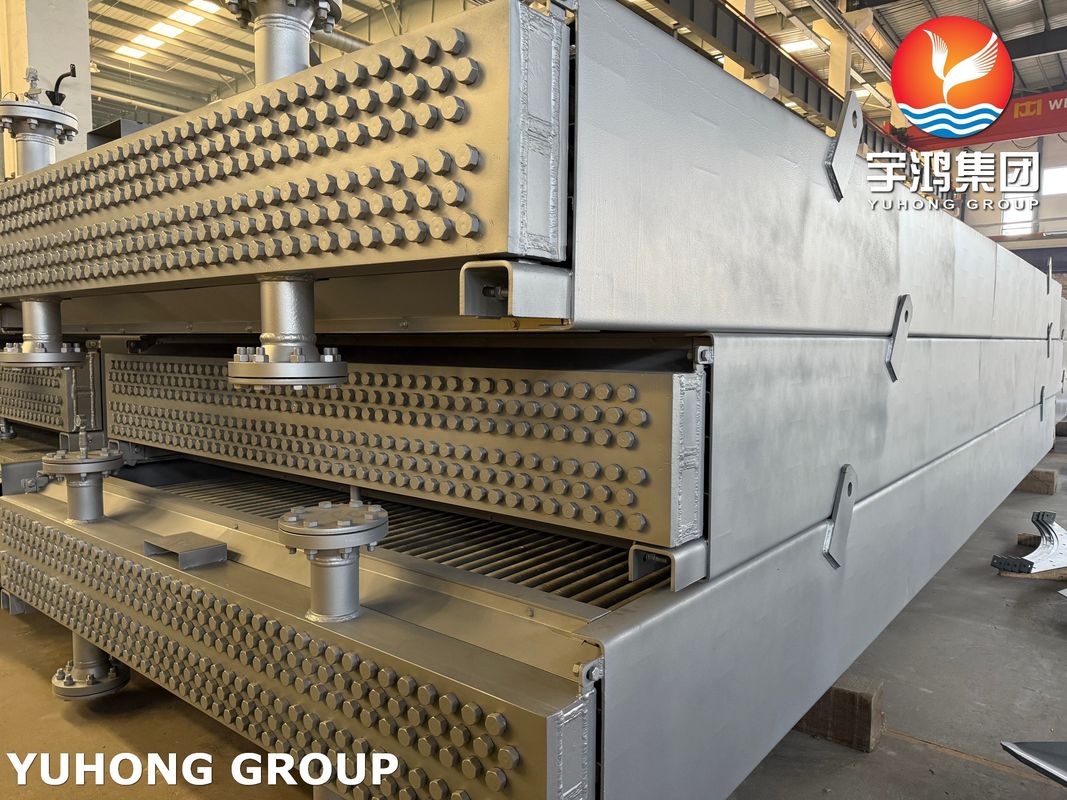

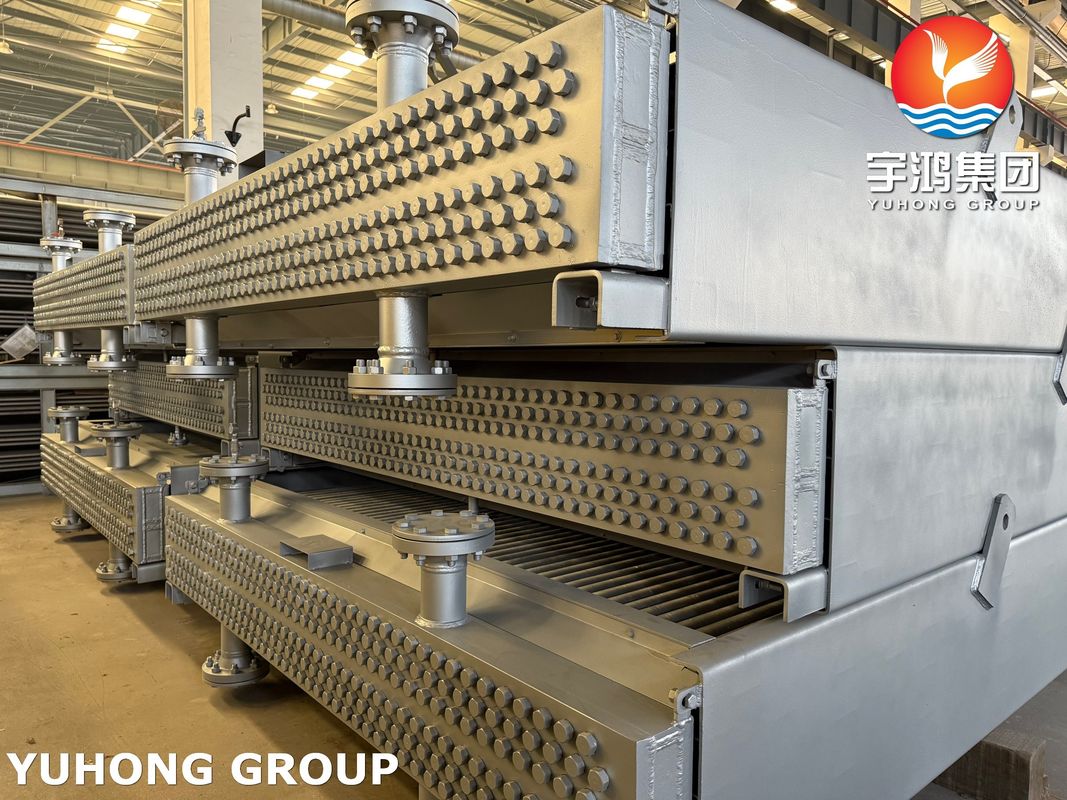

API 661 Tipo C Refrigerador de ar de calada forçada com tubos SA179 para sistemas de alimentação de caldeiras (BFW)
A YUHONG é especializada na engenharia e fabricação de soluções térmicas de alto desempenho, especificamenteAPI 661 Refrigeradores de ar de calado forçado do tipo C. Projetado para as exigências rigorosas deSistemas de água de alimentação da caldeira (BFW), as nossas unidades garantem uma eficiência térmica e uma fiabilidade do sistema óptimas.
Tipo de projecto forçado- Projetado com feixes de tubos localizados no lado de descarga do ventilador.
| Categoria - Não. | - Não.Parâmetro- Não. | - Não.Valor/Descrição - Não. |
| - Não.Parâmetros de projeto- Não. | Temperatura de projeto | 212°F (máximo) / 49°F (min) |
| Pressão máxima de funcionamento (MWP) | 256 PSIG | |
| Pressão de ensaio | 333 PSIG | |
| Disponibilização de fluxo | Fluxo cruzado | |
| - Não.Fusão de Tubos.- Não. | Número de linhas de tubos | 3 |
| Número de passes de metro | 6 | |
| Dimensões dos tubos (OD × BWG) | 5/8" OD × 16 BWG | |
| Tubos por secção/ comprimento | 212 tubos / 16 pés | |
| Tipo de barbatana | HI-EFF (alta eficiência) | |
| Material das barbatanas | Alumínio (AL) | |
| Turbuladores | Aceleradores | |
| - Não.Especificações do material - Não. | Material do tubo | SA179 Aço carbono |
| Material do bico | SA350LF2 Aço ligado | |
| Material do cabeçalho | SA516-70 Aço carbono | |
| Materiais de enchufe | SA350LF2 Aço ligado | |
| - Não.Detalhes estruturais - Não. | Tipo de cabeçalho | Tipo de caixa |
| Classificação/tipo do bico | 150RF (150 lb. Flanges de face levantadas) | |
| Quantidade/dimensão da entrada | 1 entrada / 3" | |
| Quantidade/Tamanho do módulo de saída | 1 módulo de saída / 3" | |
| Permissão de corrosão | 0.0625 em | |
| Folhas de tubos com ranhuras | Com duas ranhuras (DBL) | |
| Tipo de enchufe | Tipo de ombro | |
| - Não.Normas e Certificações - Não. | Código ASME e Conselho Nacional | Conformidade (SIM) |
| CRN (Registro canadense) | AB/BC/SK | |
| Especificações adicionais | API 661 | |
| - Não.Controles e Acessórios - Não. | Louros | Automático (AUTO) |
| Ecrã de protecção | Integração (INT) | |
| PWM (modulação da largura do pulso) | - Sim, sim. | |
| - Não.Inspecção e NDT - Não. | Requisitos de inspecção das soldas | - Não.FX : 100% de raios-X de todas as costuras longitudinais, anexos e soldas de botões de bico. |
| - Não.- Não.: Raios-X pontuais (1 costura longitudinal e 1 fecho de extremidade por cabeçalho). | ||
| - Não.BX 100% de raios-X de todas as soldaduras do fundo do bico. | ||
| - Não.UT : 100% de ensaio por ultra-som (UT) de todas as juntas de cabeçalho, acessórios e soldas de botões de bico. | ||
| - Não.- Não.Testes de dureza. |
