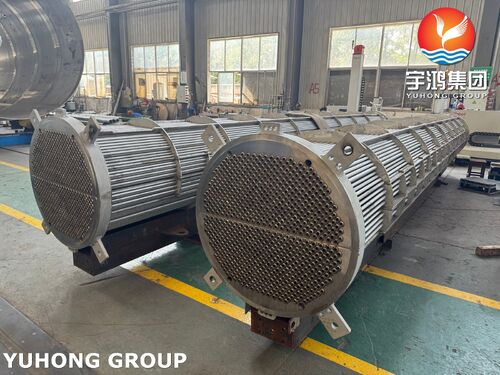

ما هو نطاق الضغط لمبادل حراري ذو غلاف وأنبوب؟

1تصنيف نطاقات الضغط

يتم تصنيف درجة الضغط للمبادل الحراري للقشرة والأنابيب عادةً إلى ثلاثة مستويات ، والتي تؤثر على سمك المواد ومعايير التصنيع:

ضغط منخفض:مناسبة للعمليات القياسية ، عادةً ما تتعامل مع ضغوط أقل من 1.6 MPa. هذه شائعة في أنظمة الماء إلى الماء أو تطبيقات البخار منخفضة الضغط.

الضغط المتوسط:تم تصميمها لردود الفعل الكيميائية الأكثر تطلبًا ، مع نطاق عادة ما يتراوح بين 1.6 MPa و 10 MPa. يعتبر الختم المحسن للأنابيب المغلقة أمرًا حاسمًا على هذا المستوى.

ضغط مرتفع:مصممة لمصافي النفط المتخصصة أو المعادن الثقيلة ، قادرة على التعامل مع أكثر من 10 MPa. تتطلب هذه الوحدات مواد ثقيلة والاختبارات المتقدمة غير المدمرة.

2عوامل حاسمة في اختيار الضغط

وبالإضافة إلى معرفة نطاق الضغط، يتطلب التنفيذ الناجح موازنة عوامل تصميم أخرى:

• منطقة نقل الحرارة وترتيب التدفق:غالبًا ما تغير درجات الضغط العالي ديناميكية السوائل. يتيح تكوين التدفق العلمي زيادة كفاءة نقل الحرارة مع الحفاظ على سلامة الهيكل تحت الضغط.
• مواصفات المواد:البيئات عالية الضغط غالبا ما تكون مرتبطة بدرجات حرارة عالية.يوصي مجموعة يوهونغ باختيار المواد على أساس قوة السحب ومقاومة التآكل لمنع الفشل تحت الأحمال الضغطية الشديدة.

3استراتيجيات الصيانة لمعدات الضغط العالي

بغض النظر عن ضغط التصميم ، فإن التشغيل الطويل الأجل يقدم التآكل. لضمان السلامة المستمرة ، يعد جدول صيانة صارم إلزاميًا:

• التنظيف والإزالة المنتظمة:لا يقلل التوسع من الكفاءة فحسب، بل يسبب أيضًا تركيزًا محليًا للضغوط، والذي يمكن أن يؤدي إلى انفجار الأنابيب تحت الضغط العالي.
• الكشف عن التسريبات وإصلاحها:فالتفتيش المنتظم لمواقع اللحام والخيوط ضروري لمنع فشل كارثي ناجم عن الشقوق الصغيرة.
