Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)

Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)

ASME SA213 TP316L steel tube bundle

ASME SA516 Gr.70 tube sheet

heat exchanger tube bundle

Place of Origin:

CHINA

Brand Name:

YUHONG

Certification:

ASME

Model Number:

AES, BET, BES, CHX, AET, BEU

Chat Now
Request A Quote
Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка) Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка) Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка) Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)
Product Details
Highlight:

ASME SA213 TP316L steel tube bundle

,

ASME SA516 Gr.70 tube sheet

,

heat exchanger tube bundle

Payment & Shipping Terms
Minimum Order Quantity
1 Set
Price
1 - 1000000 USD
Packaging Details
Ply Wooden Case / Pallet
Delivery Time
70 - 180 days
Payment Terms
T/T,L/C
Supply Ability
600 Sets per year
Related Products
Good price TEMA/ASME/ABS Compliant Heat Exchanger Tube Bundle with Hydrostatic Test and Full Life-Cycle Service online

TEMA/ASME/ABS Compliant Heat Exchanger Tube Bundle with Hydrostatic Test and Full Life-Cycle Service

Chat Now
Good price ASME SA179 Carbon Steel Tube Bundle with SA266 Gr.2N Forged Tubesheet for Precision Replacement in Shell & Tube Heat Exchangers online Video

ASME SA179 Carbon Steel Tube Bundle with SA266 Gr.2N Forged Tubesheet for Precision Replacement in Shell & Tube Heat Exchangers

Chat Now
Good price Трубный пучок ASME SA179 из Углеродистой стали для Кожухотрубных теплообменников online

Трубный пучок ASME SA179 из Углеродистой стали для Кожухотрубных теплообменников

Chat Now
Good price Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка) online

Трубный пучок Теплообменника из стали ASME SA213 TP316L (Трубы) и ASME SA516 Gr.70 (Трубная решетка)

Chat Now
Contact Us
+8618957451975
vladimir@steelseamlesspipe.com
0086-574-88013900
Chat Now
Product Description

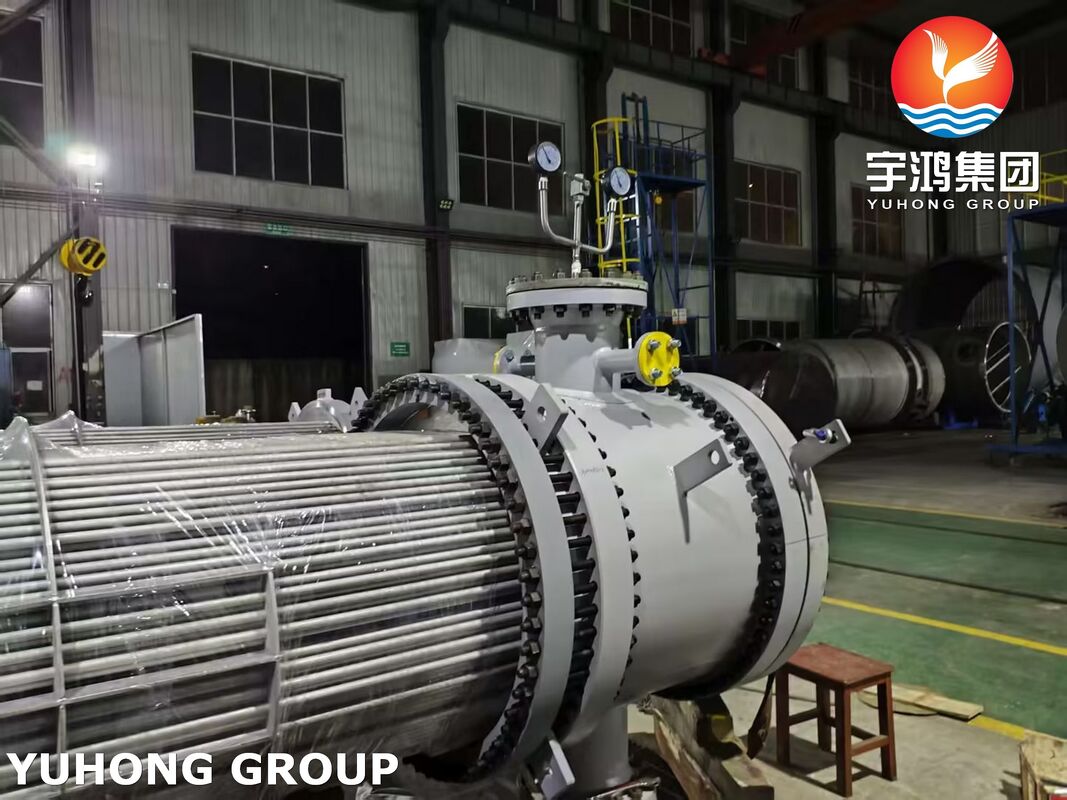

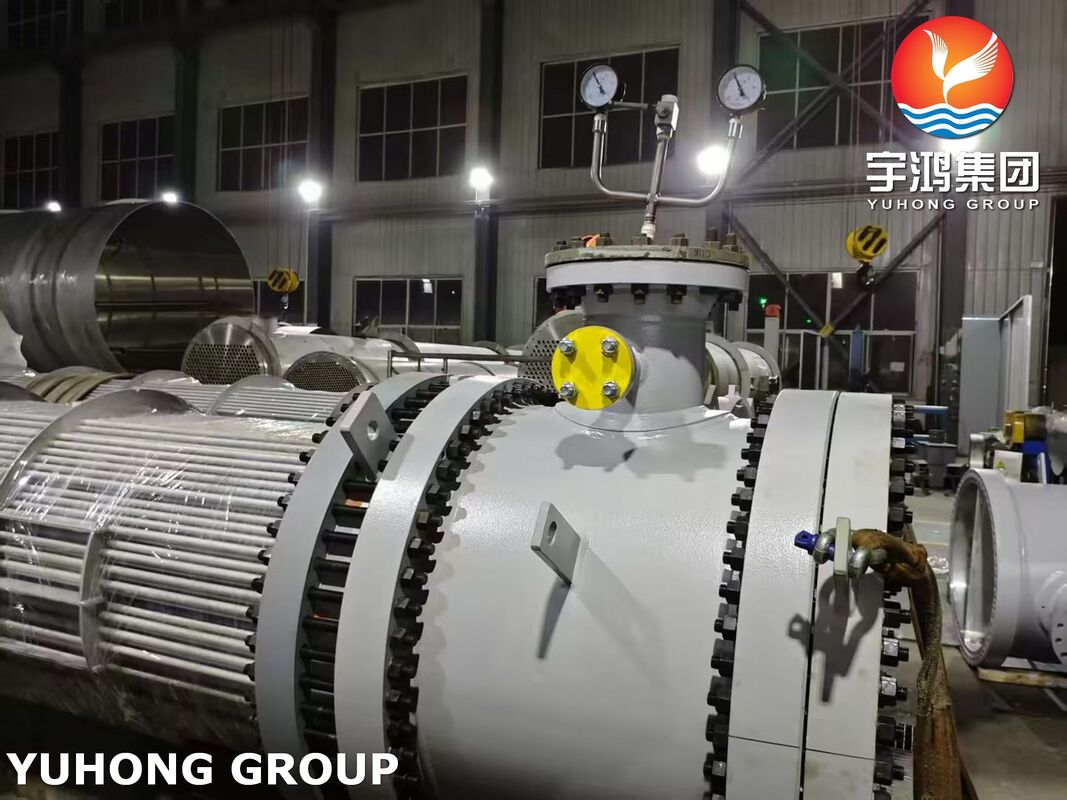

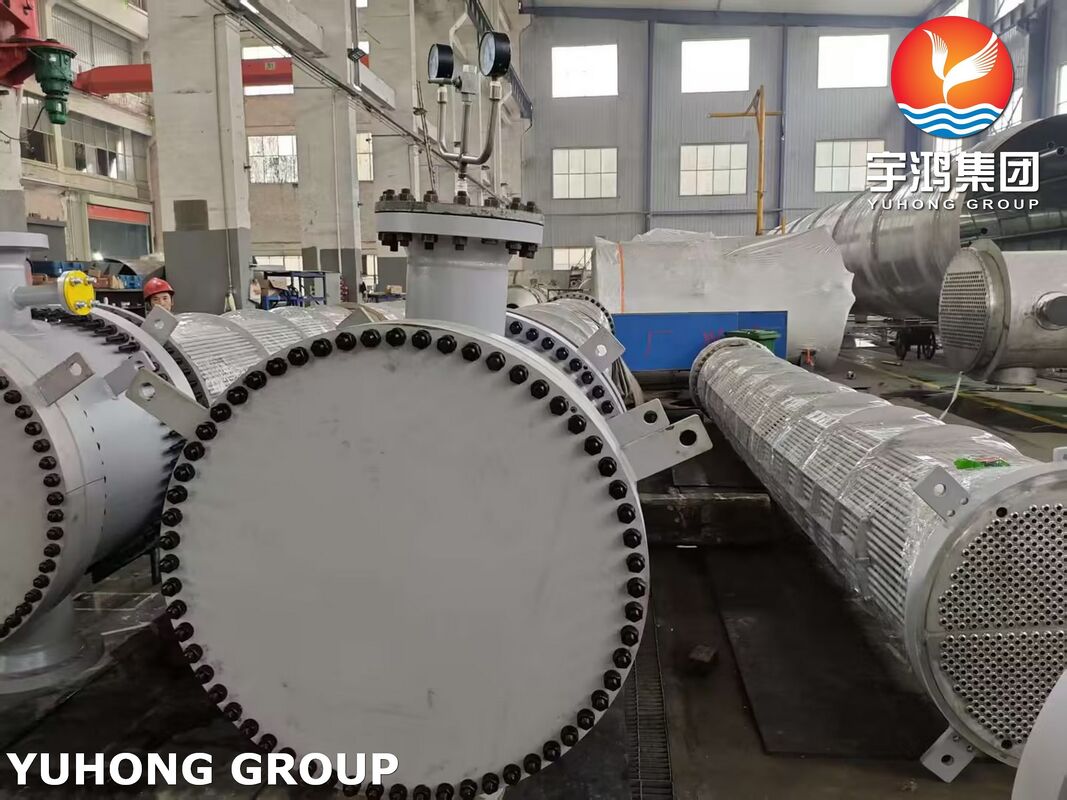

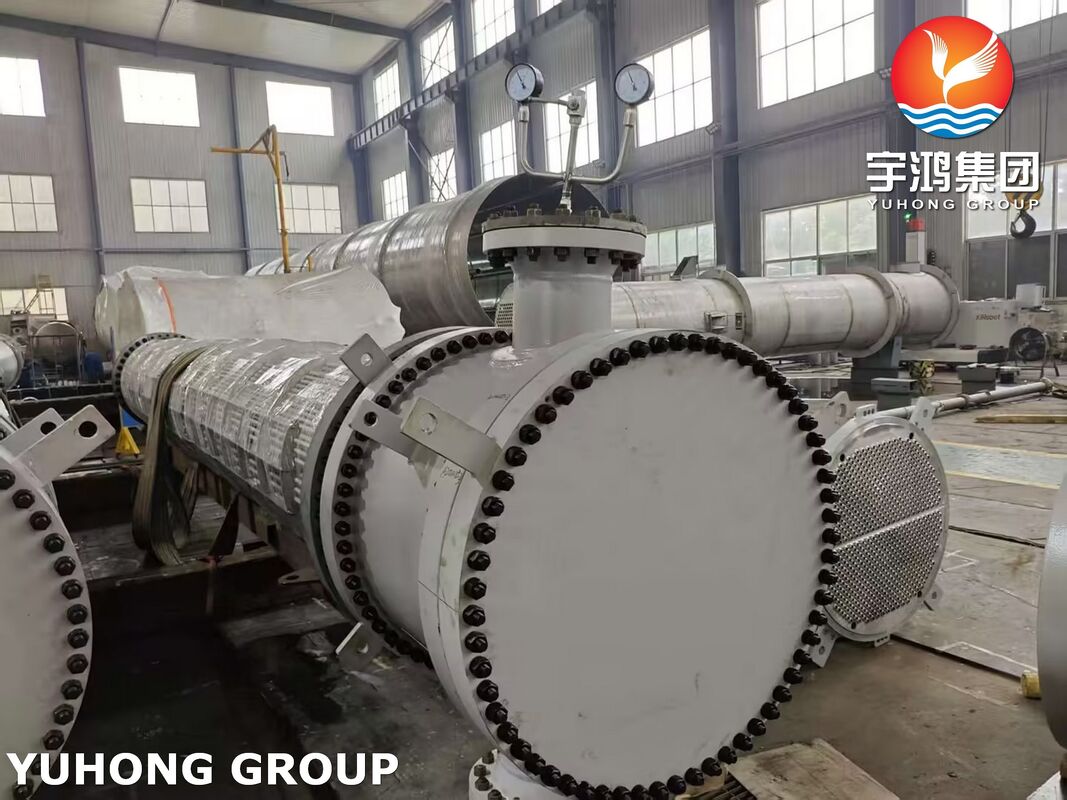

Трубный пучок теплообменника из стали ASME SA213 TP316L (трубы) и ASME SA516 Gr.70 (трубная решетка)
Обзор продукции
Предлагаемый трубный пучок представляет собой ключевой сменный элемент кожухотрубчатого теплообменного аппарата, предназначенного для использования в составе технологических линий нефтеперерабатывающих заводов (НПЗ). Конструкция пучка обеспечивает эффективную передачу тепловой энергии между рабочими средами.
Изделие характеризуется комбинированным применением высококачественных материалов, соответствующих международным стандартам ASME:
  • Теплообменные трубы: Изготовлены из аустенитной нержавеющей стали марки ASME SA213 TP316L. Данный материал обладает высокой стойкостью к межкристаллитной коррозии, а также устойчивостью к воздействию хлоридов и других агрессивных сред, часто встречающихся в нефтепереработке. Низкое содержание углерода (L-версия) обеспечивает стабильность сварных швов.
  • Трубная решетка: Выполнена из высококачественной углеродистой стали ASME SA516 Gr.70. Эта сталь специально разработана для изготовления сосудов давления, работающих при средних и пониженных температурах, и отличается хорошей свариваемостью и устойчивостью к механическим нагрузкам.
Назначение и функции трубного пучка
Трубный пучок является основным функциональным элементом теплообменника. Его ключевые задачи представлены в таблице ниже.
Назначение Описание функции
Теплопередача Обеспечение эффективного теплообмена между технологическими средами (например, нагреваемая нефть и горячий теплоноситель) через стенки труб.
Разделение сред Предотвращение смешивания греющего и нагреваемого продуктов благодаря герметичности труб и их креплению в трубной решетке.
Компенсация нагрузок Конструкция пучка (в сборе с кожухом) рассчитана на восприятие температурных расширений и перепадов давления в соответствии с расчетными условиями эксплуатации.
Обеспечение технологического режима Поддержание заданных параметров процесса (температуры кипения, конденсации или охлаждения) для получения продуктов с требуемыми характеристиками.
Области применения
А. Нефтегазовая отрасль
  • Переработка нефти: Используется в подогревателях сырья, конденсаторах и холодильниках для процессов атмосферно-вакуумной перегонки, гидрокрекинга и каталитического риформинга.
  • Переработка природного газа: Применяется в газовых холодильниках для отвода тепла от сжатого природного газа, а также в установках осушки и очистки газа (например, в теплообменниках регенерации абсорбента).
Б. Нефтехимическая и химическая промышленность
  • Реакторные системы: Обеспечивает точный контроль температуры в экзотермических или эндотермических процессах (полимеризация, алкилирование).
  • Теплообмен с коррозионно-активными средами: Нержавеющая сталь 316L обеспечивает стойкость при контакте с органическими кислотами, хлорированными углеводородами и другими средами средней агрессивности.
В. Энергетика
  • Паровые конденсаторы: Преобразование отработавшего пара паровых турбин в воду для возврата в цикл ТЭС, ГРЭС, АЭС.
  • Подогреватели питательной воды: Использование пара, отбираемого из турбины, для предварительного подогрева воды перед подачей в котел (повышение общего КПД станции).
  • Маслоохладители: Охлаждение турбинного и трансформаторного масла в системах смазки крупных энергетических агрегатов.
Г. Пищевая и перерабатывающая промышленность
  • Пастеризация и стерилизация: Нагрев и охлаждение жидких пищевых продуктов (молоко, соки, пиво, растительное масло) в закрытом контуре с соблюдением санитарных норм.
  • CIP-системы: Конструкция трубного пучка допускает эффективную циркуляционную мойку без разбора аппарата, что предотвращает размножение бактерий и соответствует требованиям гигиены (FDA, EHEDG).
Соответствие стандартам
Изделие спроектировано и изготовлено в соответствии с требованиями международных и отраслевых нормативных документов, что гарантирует его надежность и безопасность при эксплуатации под давлением:
  • Материалы: ASME SA213 / ASTM A213 (трубы), ASME SA516 / ASTM A516 (лист для решетки).
  • Проектирование и конструкция: Основные положения ASME Boiler and Pressure Vessel Code (Раздел VIII, Дивизион 1 или 2), а также рекомендации TEMA (Tubular Exchanger Manufacturers Association).
  • Контроль качества: Возможность проведения неразрушающего контроля (радиография, ультразвук) и гидравлических испытаний в соответствии с требованиями заказчика и стандартов ASME.
