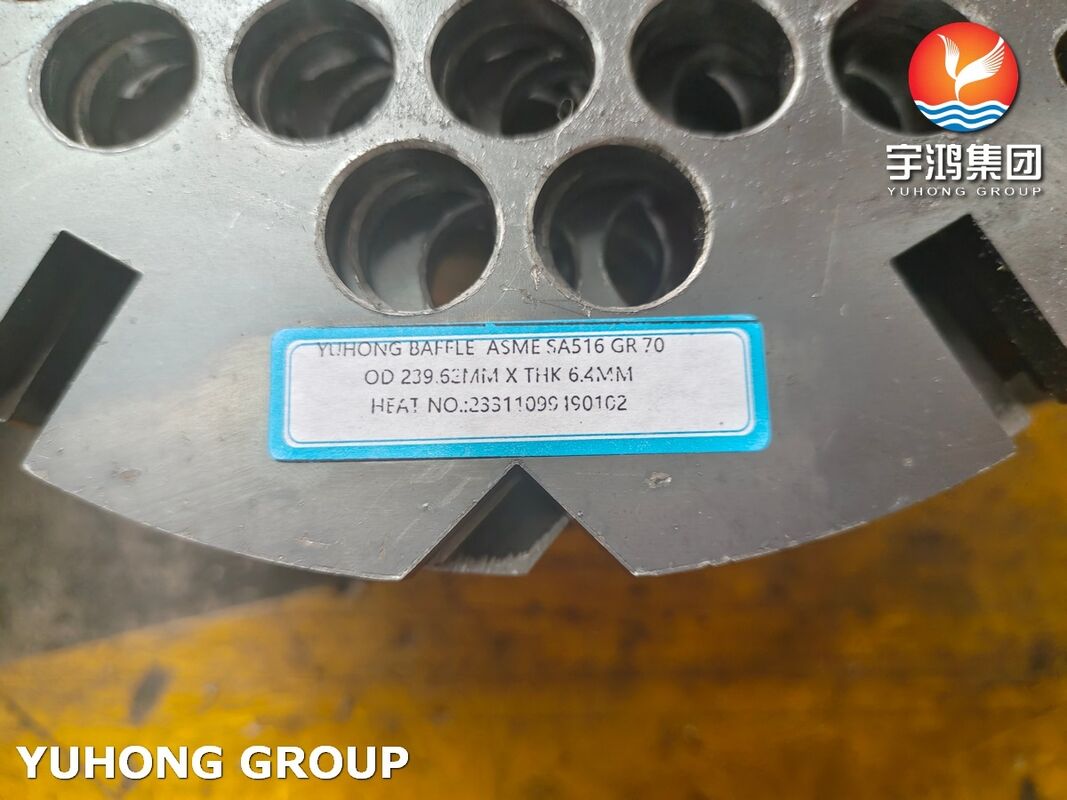

Перегородка ASME SA516 Gr.70 из Углеродистой стали для Теплообменника

Компания Yuhong Group — ведущий поставщик промышленного теплообменного оборудования и комплектующих на международном рынке. Наше предприятие специализируется на производстве и поставке кожухотрубчатых теплообменников, сосудов под давлением, аппаратов воздушного охлаждения, а также комплектующих для них: трубных пучков, U-образных труб, оребренных труб, трубных решеток, перегородок и т.д.

Описание продукта

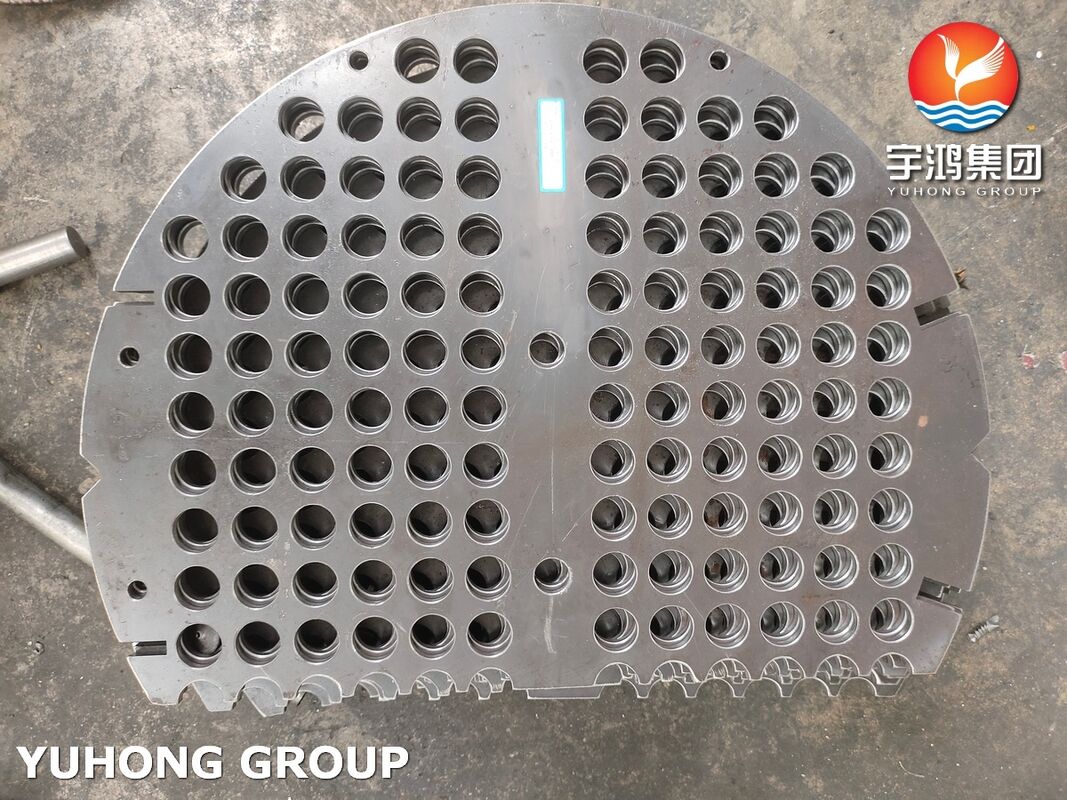

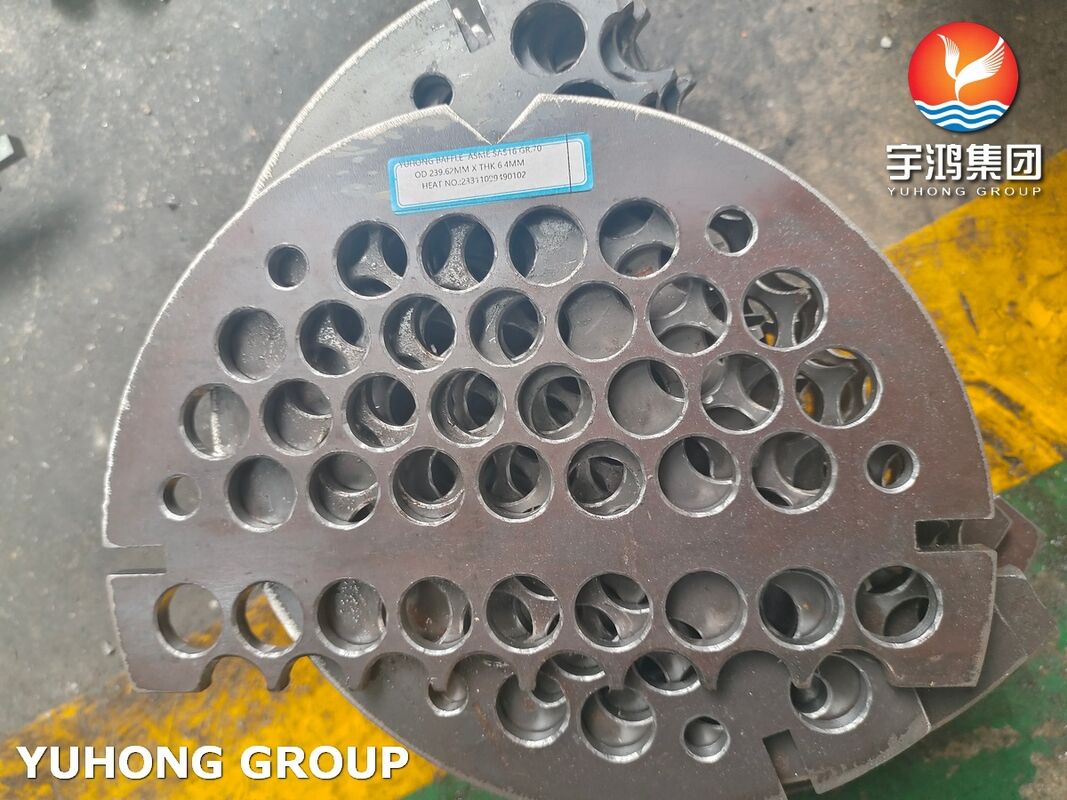

Перегородки (baffles) — это обязательный элемент кожухотрубчатых теплообменников, выполняющим три ключевые функции:

Фиксируют трубный пучок, предотвращая вибрацию и провисание труб
Увеличивают турбулентность потока в межтрубном пространстве, что напрямую повышает коэффициент теплопередачи
Направляют поток теплоносителя по заданной траектории (зигзагообразно), увеличивая время контакта среды с поверхностью нагрева

Для эффективной работы перегородка должна плотно прилегать к внутренней стенке кожуха — это минимизирует байпасные протоки. Процент проходного сечения в перегородке варьируется в зависимости от агрегатного состояния среды:

Для жидкостных сред вырез обычно составляет 20-30% от внутреннего диаметра кожуха
Для газовых и паровых сред вырез увеличивают до 40-45%

Технические характеристики материала ASME SA516 Gr.70

Характеристика	Значение	Примечание
Марка стали	ASME SA516 Gr.70 (ASTM A516 Gr.70)	Углеродистая сталь для сосудов под давлением
Стандарт	ASME BPVC Sect. II, ASTM A516/A516M	Соответствие требованиям Американского общества инженеров-механиков
Предел прочности (σв)	485-620 МПа (70-90 ksi)	Обеспечивает высокую несущую способность
Предел текучести (σт)	≥ 260 МПа (38 ksi)	Стабильность геометрии под нагрузкой
Относительное удлинение	≥ 21% (в 50 мм)	Достаточная пластичность для формовки
Химический состав	C ≤ 0.27%; Mn 0.85-1.20%; Si 0.15-0.40%; P ≤ 0.025%; S ≤ 0.025%	Низкое содержание серы и фосфора повышает ударную вязкость и свариваемость

Конструктивные особенности и преимущества

Применение стали ASME SA516 Gr.70 для изготовления перегородок обеспечивает:

Надежность при циклических нагрузках — материал сохраняет ударную вязкость при температурах до -29°C
Технологичность — отличная свариваемость и обрабатываемость резанием для сложной геометрии
Коррозионная стойкость — повышенная стойкость к воздействию сероводородного растрескивания

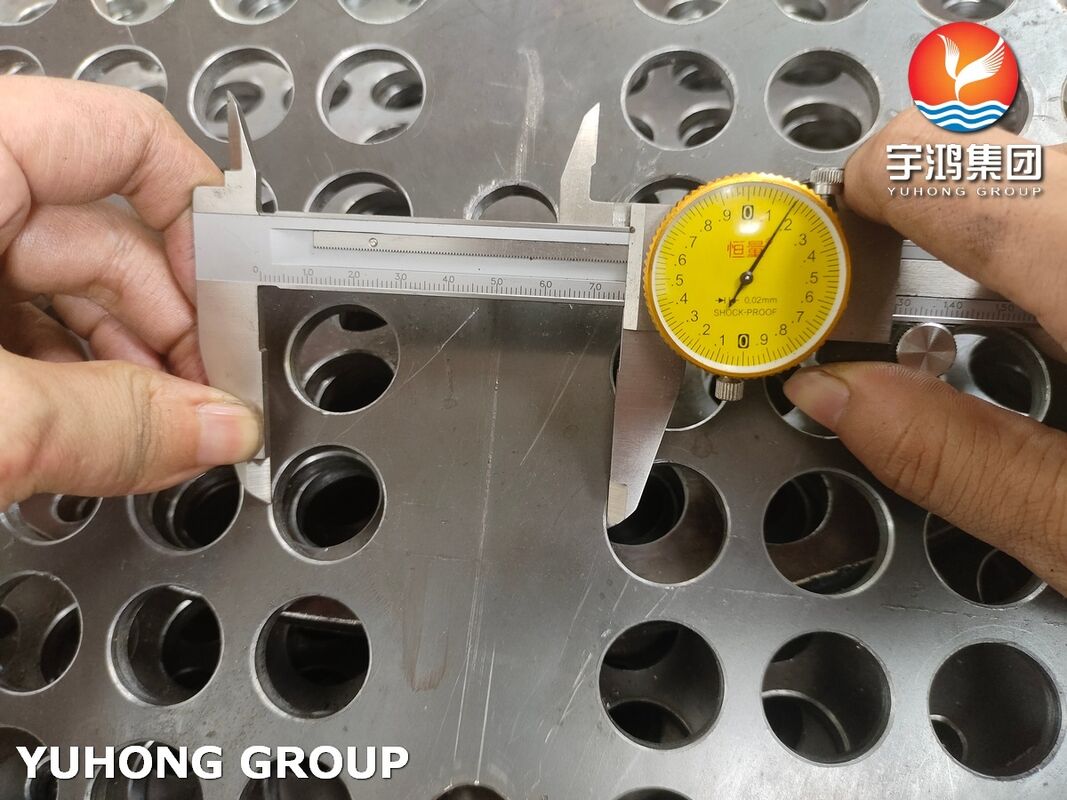

Технология изготовления и контроль качества

Перегородки изготавливаются методом плазменной или лазерной резки с возможностью механической обработки на станках с ЧПУ. Отверстия под трубы развальцовываются или растачиваются для обеспечения требуемого зазора (0.4-0.8 мм).

Области применения

Нефтегазовая промышленность: теплообменные аппараты на установках переработки нефти и газа
Химическая и нефтехимическая промышленность: реакторы, испарители и холодильники
Энергетика: подогреватели, конденсаторы и маслоохладители на тепловых электростанциях
Пищевая промышленность: пастеризаторы, стерилизаторы и рекуперативные теплообменники

Индивидуальные решения

Yuhong Group предлагает изготовление перегородок по чертежам заказчика с различной сегментацией и ориентацией окна в соответствии с расчетами TEMA или специфическими требованиями проекта.

Контактная информация:
Для уточнения технических параметров и получения коммерческого предложения, пожалуйста, свяжитесь с нами по электронной почте:
vladimir@steelseamlesspipe.com
