Трубная решетка ASME SA266 Gr.2N неподвижная для теплообменников
Yuhong Group Co., Ltd. - ведущее китайское предприятие, специализируется на производстве теплообменных оборудований и компонентов: кожухотрубные теплообменники, аппараты воздушного охлаждения (АВО), сосуды давления, а также трубные пучки, U-образные трубы, теплообменные и оребренные трубы, фланцы, перегородки и крышки.
Общее описание изделия

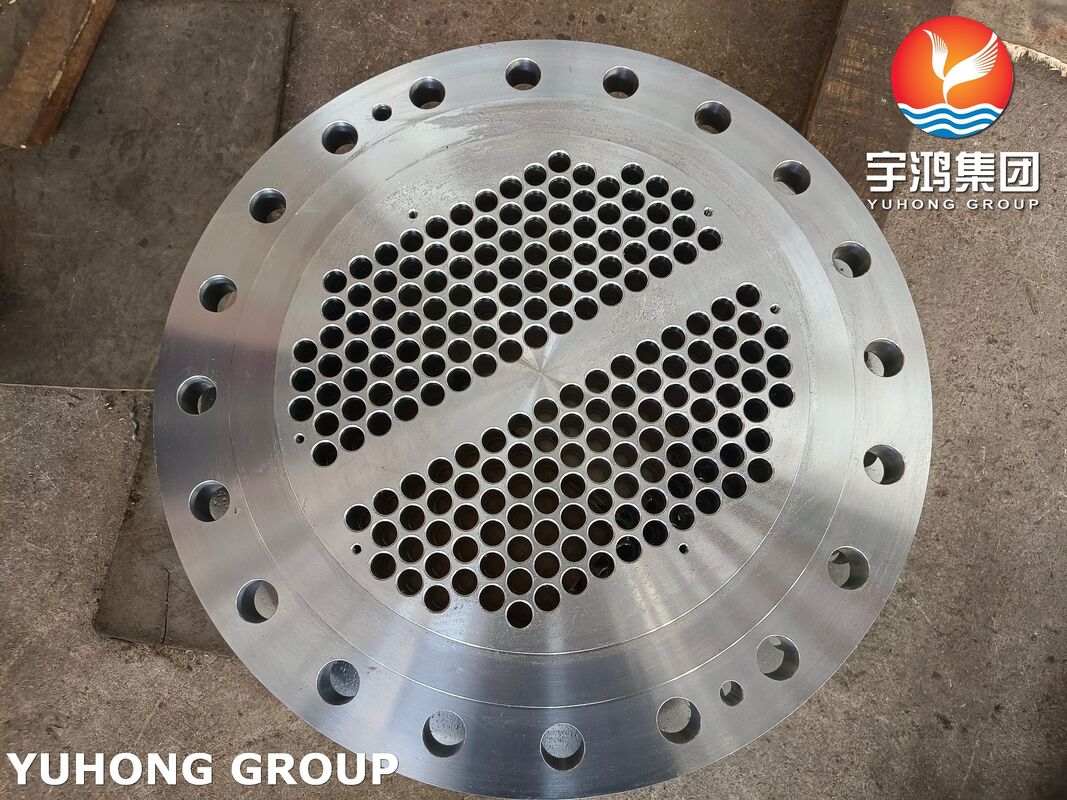

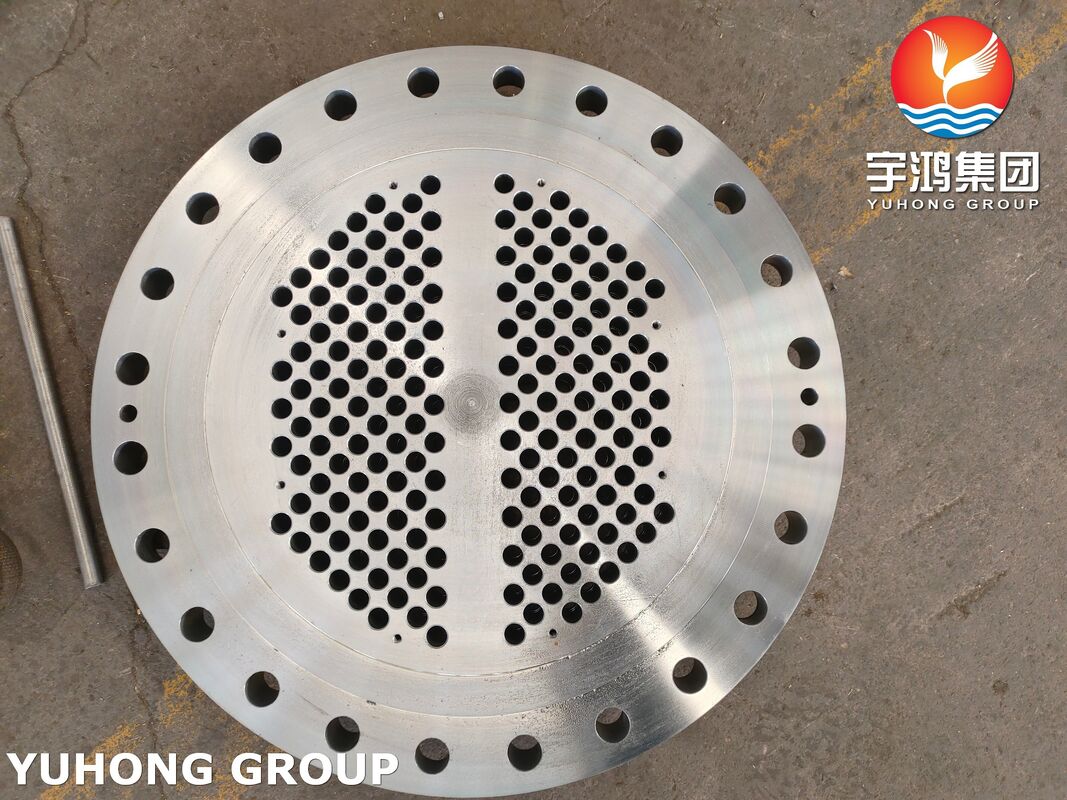

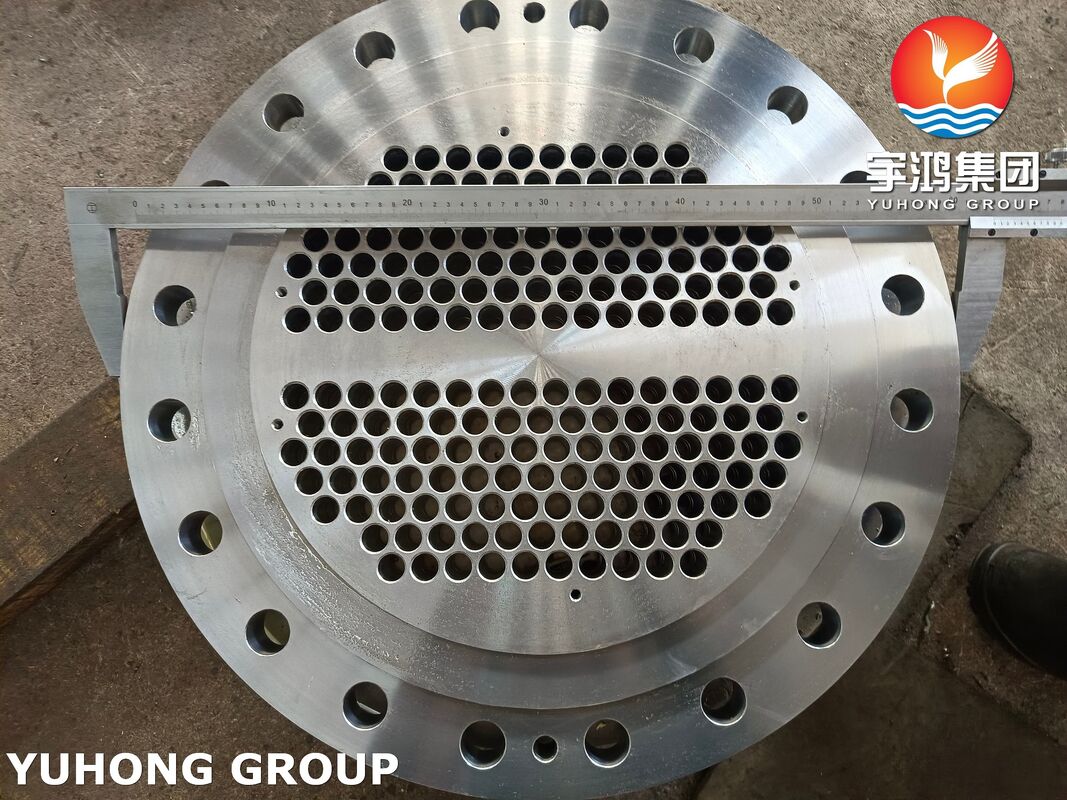

Трубная решетка — наиболее ответственный элемент кожухотрубного теплообменника или конденсатора. Она предназначена для надежного крепления теплообменных труб в трубном пучке, восприятия механических нагрузок и обеспечения герметичного разделения трубного и межтрубного пространства.
Неподвижная решетка приваривается к корпусу аппарата. Предлагаемая решетка изготовлена методом ковки из углеродистой стали ASME SA266 Grade 2N (нормализованная), что соответствует требованиям ASME BPVC Sec. VIII Div. 1 и 2 для сосудов высокого давления. Нормализация («N» в обозначении Gr.2N) устраняет внутренние напряжения после ковки, измельчает зерно и обеспечивает стабильные механические свойства по всему сечению.
Основные компоненты, материалы и соответствие стандартам ASME
| Элемент |
Материал / Спецификация |
Примечание |
| Неподвижная трубная решетка |
ASME SA266 Gr.2N (поковка) |
Нормализованное состояние |
| Уплотнительная поверхность |
ASME SA266 Gr.2N или плакировка по требованию |
По чертежу заказчика |
| Отверстия под трубы |
Сверление по TEMA R/CB |
Допуски по стандарту |
Химический состав (ASME SA266 Gr.2N): C ≤ 0,25 %; Mn 0,60-1,35 %; P ≤ 0,025 %; S ≤ 0,025 %; Si 0,15-0,35 %. Механические свойства (в норм. состоянии): предел прочности 485-620 МПа; предел текучести (min) 260 МПа; относительное удлинение (min) 21 %; твердость по Бринеллю ≤ 187 НВ.
Испытания и контроль качества
Каждая трубная решетка сопровождается пакетом документов, включающим отчет о термической обработке и сертификат Mill Test Report (MTR) с данными химсостава и мехсвойств. Стандартный комплекс неразрушающего контроля представлен в таблице.
| Вид контроля (NDT) |
Стандарт / Объем |
Цель контроля |
| УЗК (Ultrasonic Testing — UT) |
ASME Sec.V Art.5 |
Выявление внутренних дефектов поковки |
| Капиллярный контроль (Penetrant Testing — PT) |
ASME Sec.V Art.6 |
Контроль поверхности, пазов и отверстий |
| Положительная идентификация материала (PMI) |
По требованию |
Подтверждение марки сплава |
Все процедуры выполняются под надзором независимой инспекции (BV, DNV, LR, ABS).
Области применения оборудования
Основное применение — средненагруженное и высоконагруженное оборудование нефтеперерабатывающих заводов (НПЗ), теплообменники в схемах гидрокрекинга и риформинга, конденсаторы паровых турбин, питательные подогреватели высокого давления (ПВД), огневые подогреватели, испарители установок опреснения (MED), а также вспомогательное оборудование АЭС (подогреватели питательной воды).
Технологические преимущества, расчетные параметры и сервисы
Технические ограничения и совместимость сред: Рекомендована для работы с неагрессивными и слабоагрессивными средами (вода, пар, воздух, нефтепродукты с умеренным содержанием H₂S). Для сероводородсодержащих сред (sour service) требуется применение антикоррозионного покрытия либо наплавки/плакировки нержавеющей сталью. Изделие не предназначено для работы с сильными кислотами, хлоридами (Cl⁻) и морской водой напрямую — для таких сред рекомендуется SA182 F304/F316 или биметаллические трубы.
Параметры рабочей среды: Рабочая температура: от -29°C до +425°C; для температур ниже -29°C требуется материал SA350 LF2. Максимальное расчетное давление: до 5 МПа в зависимости от конструкции и толщины.
Технологические преимущества
- Нормализационный отпуск обеспечивает высокую пластичность и сопротивление циклическим нагрузкам при пусках/остановах агрегата
- Хорошая обрабатываемость на станках с ЧУ (фрезеровка, сверление отверстий по TEMA)
- Надежная свариваемость с углеродистыми корпусами и обечайками (рекомендуются электроды AWS E7018, при толстых стенках — предварительный подогрев)

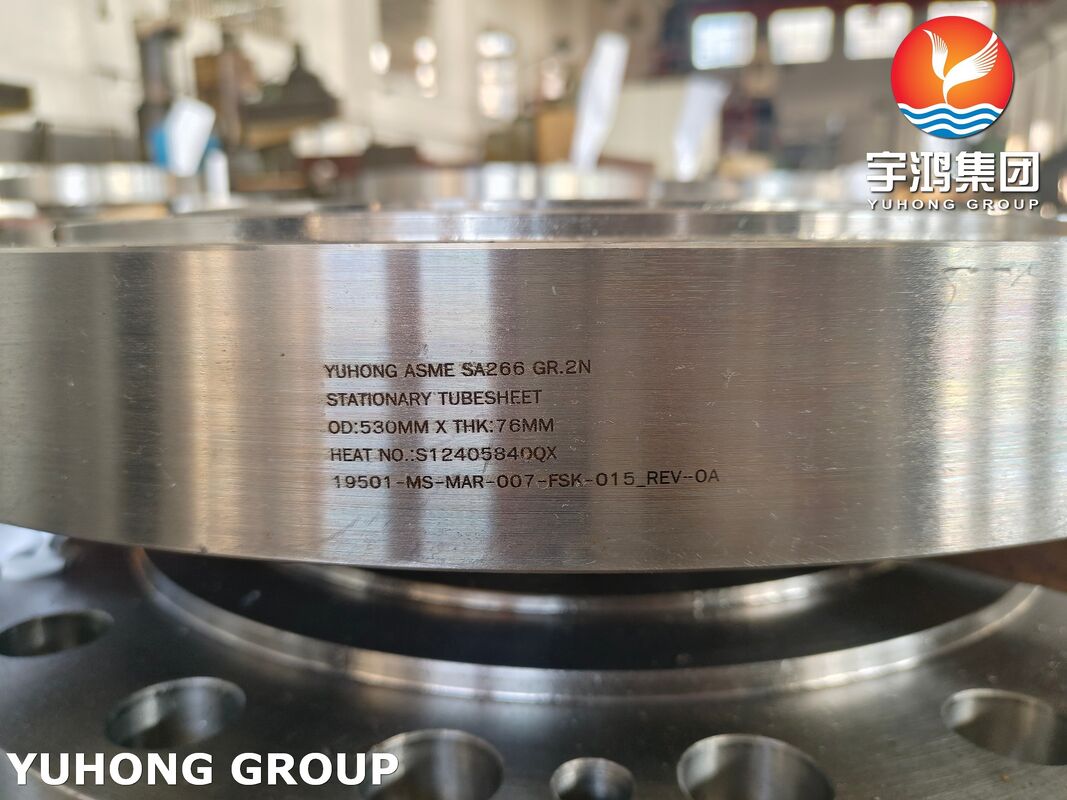

- Полная прослеживаемость от сертификата плавки до готовой детали
Инжиниринговые сервисы Yuhong Group: изготовление по готовым чертежам заказчика, разработка конструкции с расчетом на прочность по ASME Sec.VIII, полный комплекс НК (UT, PT, PMI), координация с третьей стороной (TÜV, BV, DNV), антикоррозионная обработка либо поставка сварных плакированных заготовок.
Часто задаваемые вопросы (FAQ)
Вопрос: Чем отличается SA266 Gr.2N от SA266 Gr.2?
Ответ: Маркировка «N» означает, что материал прошел нормализацию после ковки. Это дает более мелкое зерно и улучшенную ударную вязкость по сравнению с Gr.2 без термообработки.
Вопрос: Можно ли использовать SA266 Gr.2N для сервиса с водородом или сероводородом (sour service H₂S)?
Ответ: В чистом виде данная марка не рекомендуется для такого сервиса из-за риска сульфидного коррозионного растрескивания (SSC). В проектах NACE MR0175/ISO 15156 требуется либо специальный входной контроль по HIC/SSC, либо применение плакировки SA240 316L с PWHT.
Вопрос: Какие типы соединения труба-трубная решетка возможны?
Ответ: Механическая развальцовка, уплотнительная сварка либо комбинация «вальцовка + сварка» (для исключения щелевой коррозии).
Вопрос: Какие гарантии качества вы предоставляете?
Ответ: Каждая решетка проходит УЗК поковки и 100% контроль отверстий. Мы предоставляем сертификаты EN 10204 3.1 (MTR), включая подтверждение термообработки.
Для получения консультации по подбору материала или запроса коммерческого предложения просим обращаться к специалистам Yuhong Group Co., Ltd. по электронной почте:
vladimir@steelseamlesspipe.com
