Wärmetauscher Edelstahlröhren, ASME SA213 TP321
Yuhong Group Co., Ltd.Spezialisiert auf die Herstellung und Lieferung von Wärmeausrüstung und Ersatzteilen.
Zu unseren Kernprodukten gehören:
- Wärmeaustauschgeräte:Schalen- und Rohrwärmetauscher, luftgekühlte Wärmetauscher (ACHE) und Druckbehälter.
- Komponenten für RohrbündelWärmetauscherröhren, U-Röhren, Flossenröhren und Rohrplatten.
Beschreibung des Produkts

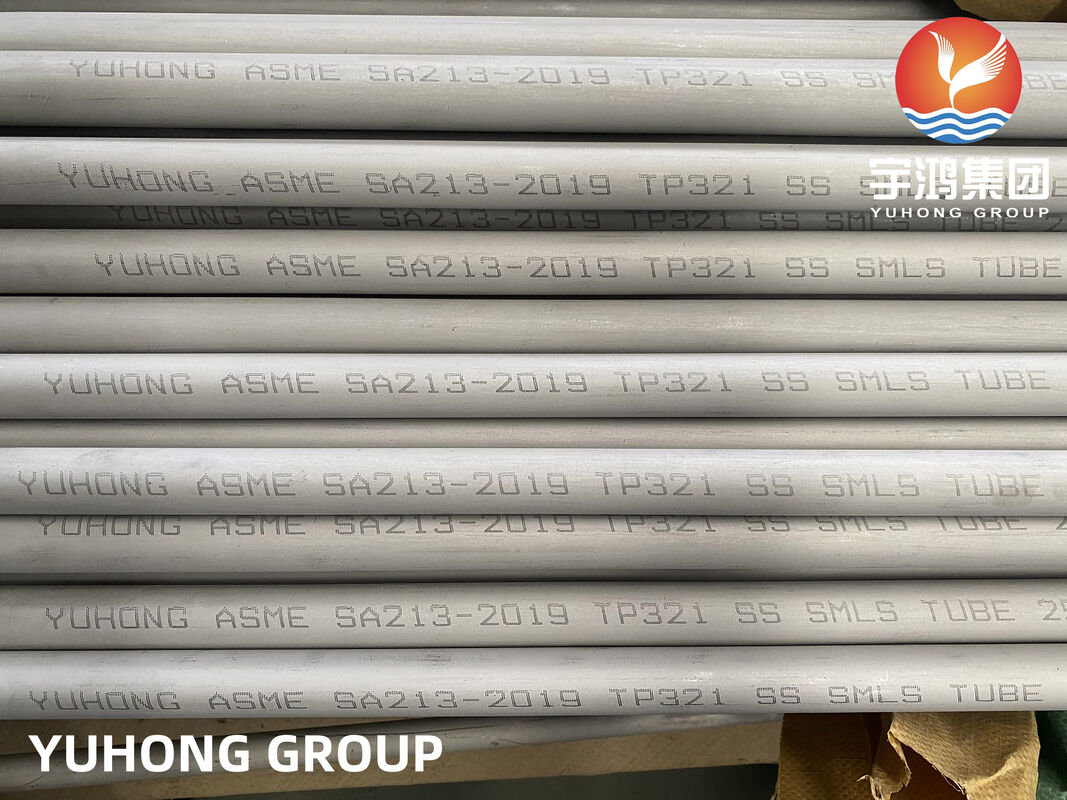

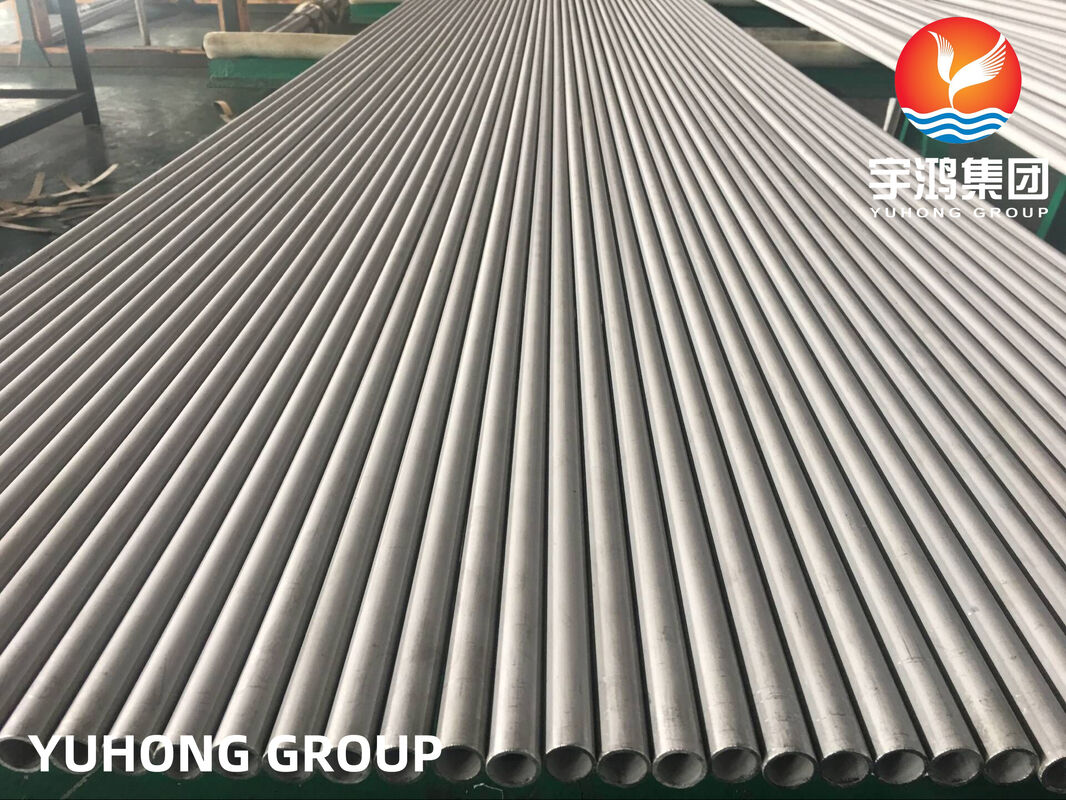

ASME SA213 TP321 / GOST 9941 08Х18Н10Т / 12Х18Н10Т Rohre für den Wärmetauscher aus Edelstahlsind nahtlose, warm und kalt gefertigte austenitische Rohre aus Edelstahl, die für Wärmetauscher, Kessel, Kondensatoren und Überhitzer konstruiert wurden.
Die mit Titan stabilisierten austenitischen Mikrostrukturen gewährleisten eine ausgezeichnete Beständigkeit gegen intergranulare Korrosion auch bei längeren Betriebstemperaturen von 427°C bis 816°C.Außendurchmesserbereich:5 ~ 273 mm■ Wanddicke:0.5 ~ 22 mm maximale Fertigungslänge bis36 Meter, mit zufälliger Länge und auf Anfrage erhältlich.
Chemische Zusammensetzung und materielle technische Anforderungen
Massenanteil der Elemente für ASME SA213 TP321, %
| Marke |
C |
In |
P |
S |
- Ja. |
N |
Die |
Ni |
Ti |
| TP321 |
≤ 0,08 |
≤ 2,00 |
≤ 0,045 |
≤ 0,030 |
≤ 1,00 |
≤ 0,10 |
17,0 - 19,0 |
9,0 - 12,0 |
5 ((C+N) - 0,70 |
Vergleich mit den Stahlsorten 08Х18Н10Т und 12Х18Н10Т gemäß GOST 5632-2014
| Marke |
C |
In |
P |
S |
- Ja. |
N |
Die |
Ni |
Ti |
| 08.X18N10Т |
≤ 0,08 |
≤ 2,00 |
≤ 0,040 |
≤ 0,020 |
≤ 0,80 |
/ |
17,0 - 19,0 |
9,0 - 11,0 |
5C - 0,70 |
| 12Х18Н10Т |
≤ 0,12 |
≤ 2,00 |
≤ 0,040 |
≤ 0,020 |
≤ 0,80 |
/ |
17,0 - 19,0 |
9,0 - 11,0 |
5C - 0,80 |
Mechanische Eigenschaften von ASME SA213 TP321
| Zugfestigkeit |
Leistungskraft |
Verlängerung in 2 Zoll oder 50 mm |
Härte |
| ≥ 515 |
≥ 205 |
≥ 35% |
192 HBW / 200 HV / 90 HRB |
Vergleich mit den Stahlsorten 08Х18Н10Т und 12Х18Н10Т nach GOST 9941-2022 (GOST 9941-81)
| Zugfestigkeit |
Leistungskraft |
Ausdehnung von 08Х18Н10Т |
Verlängerung von 12Х18Н10Т |
| ≥ 549 |
≥ 216 (Auf Anforderung des Auftraggebers bestimmt) |
≥ 37% |
≥ 35% |
Prüfungsanforderungen
Die Prüfungen sind in strenger Übereinstimmung mit den Spezifikationen ASME SA213 und GOST 9941 durchzuführen.
| Art der Prüfung |
Standards |
Parameter/Prüfbedingungen |
| Hydrostatische Prüfung |
ASME SA213 / GOST 9941 |
Druck ≥ 20 MPa, Haltezeit mindestens 5 Sekunden; kein Leck oder sichtbare Verformungen sind zulässig. |
| Wirbelstromprüfung (ET) |
ASTM E309 / ASME SA213 |
Nachweis von Längs- und Querfehlern über die gesamte Rohrlänge mit einer Nachweissensitivität von mindestens 0,5 mm. |
| Intergranularer Korrosionsversuch |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
Kupfer-Schwefelsäure-Test; Expositionsdauer 24 Stunden; keine Risse oder Delaminationen sind zulässig. |
| 350°C-Hochtemperatur-Ziehversuch |
GOST 9941 |
Nach Zustimmung des Kunden erfolgen. |
| Dimensionelle Prüfung |
ASME SA213 / GOST 9941 |
Quadratisch geschnittene Enden mit Entfernung der Schleimung; Rohre mit einer Wandstärke von mehr als 5 mm, die mit Schweißschwanz bearbeitet werden. |
| Messung der Oberflächenrauheit |
Ra ≤ 0,8 μm |
Auf Wunsch verfügbar, um Wärmetauscherröhren mit erhöhten Wärmeübertragungsanforderungen zu polieren oder hell zu veredeln. |
Alle Rohre werden zu 100% vollständig zerstörungsfrei getestet und jede Charge wird mit einer Prüfbescheinigung nach EN 10204 3.1 / 3.2 versehen, in der die tatsächlichen Testergebnisse angegeben sind.
Anwendung
ASME SA213 TP321 / GOST 9941 12Kh18N10T-Röhren werden für Geräte verwendet, die in einem Temperaturbereich von -196 °C bis +600 °C arbeiten (bis zu +350 °C unter korrosiven Betriebsmedien begrenzt):
- Öl- und Gasraffinerien:Wärmetauscher, Kondensatoren und Umkocher für Prozessflüssigkeiten mit Schwefelwasserstoff, Chloriden und organischen Säuren aus Schalen und Rohren.
- Chemische Industrie:Reaktoren, Prozesskolonnen und Rohrleitungen für Stickstoffsäure, Essigsäure, Phosphorsäure und alkalische Lösungen.
- Stromerzeugung:Boiler-Überheizungen, Ökonomisatoren und Dampfturbinen-Kondensatoren, einschließlich Anlagen für Kernkraftwerke.
- Vorgelagerte Öl- und Gasförderung:Rohrleitungen und Produktionsanlagen für die Gewinnung und den Transport von Kohlenwasserstoffen in ätzenden Umgebungen.
- Lebensmittel- und Pharmaindustrie:Wärmetauscher für Pasteurisierung und Sterilisation.
Technische Vorteile, Eigenschaften und Anpassung
Technische Vorteile:
- Titanstabilisierung:Titangehalt ≥ 5 × (C + N) % hemmt die Niederschlagsmenge von Chromkarbid entlang der Korngrenzen und gewährleistet eine Beständigkeit gegen Korrosion zwischen den Körnern im Temperaturbereich von 427 ∼ 816 °C.
- Hochtemperaturfestigkeit:Beibehält seine mechanischen Eigenschaften bei Betriebstemperaturen bis 600 °C (kurzfristige Betriebsdauer bis 800 °C) aufgrund seiner stabilen austenitischen Mikrostruktur.
- Niedrige Oberflächenrauheit:Optionale Oberflächenveredelung Ra ≤ 0,8 μm minimiert den Durchflusswiderstand und die Skalaablagerung, so dass die Wärmeübertragungskoeffizienten die entworfenen Werte erreichen.
- Korrosionsbeständigkeit:Bietet Widerstand gegen allgemeine und Pitting-Korrosion in verschiedenen Medien, einschließlich verdünnter Säuren, Alkalien und Salzlösungen.
Individuelle Lösungen:
Die Yuhong-Gruppe erbringt folgende kundenspezifische Fertigungsdienstleistungen:
- U-Röhren mit einem Biegeradius ab 1,5 × D;
- Rohre mit äußeren Flossen (extrudierte, gewundene, geschweißte Typen);
- Vormontierte Rohrbündel mit Rohrplatten;
- Nichtstandardgrößen und kundenspezifische Konstruktionen nach Zeichnungen, Mindestbestellmenge ab 100 kg.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen TP321 und 12Х18Н10Т?
TP321 ist die amerikanische gleichwertige Qualität (UNS S32100), mit nahezu identischer chemischer Zusammensetzung und mechanischen Eigenschaften.Die Hauptunterschiede liegen in den Toleranzsystemen und den PrüfmethodenDie Produkte der Yuhong Group entsprechen den beiden Normen gleichzeitig, um eine doppelte Qualitätsprüfung zu gewährleisten.
Sind die Schläuche für Umgebungen mit hohem Chlorgehalt geeignet?
Für chloridhaltige Medien, die bei 60 °C betrieben werden, werden molybdänlegierte Sorten wie TP316L empfohlen.TP321 / 12Х18Н10Т funktioniert optimal in Umgebungen mit niedrigem bis mittlerem Chloridgehalt bei Betriebstemperaturen bis zu 350 °C.
Welche Art der Wärmebehandlung wird angewendet?
Die Rohre werden in gelöschtem Zustand geliefert (bei 1050~1100 °C erhitzt, mit Luft oder Wasser gelöscht).Lieferung ohne Wärmebehandlung ist auf besondere Anfrage möglich und muss in der Bestellung angegeben werden.
Was ist die maximale Rohrlänge, die Sie herstellen können?
Die Standard-Festlängen reichen von 3 m bis 12 m. Auf Anforderung können bis zu 36 m hergestellt werden.Die maximale gerade Beinlänge beträgt 12 Meter mit einem Mindestbiegungsradius von 1.5 × D.
Liefern Sie Produktzertifikate?
Jede Sendung ist mit einem Zertifikat der Norm EN 10204 3.1 (Zertifizierung eines Werkzeuglabors) oder mit einem Zertifikat der Norm 3.2 (Zertifizierung eines unabhängigen Drittlabors) versehen.vollständig mit Prüfberichten für alle in Abschnitt 3 aufgeführten PrüfungenDas Unternehmen verfügt über ein ISO 9001:2015-Qualitätsmanagementsystem-Zertifikat und Genehmigungsdokumentation für Lieferungen, die den EAEU-Standards entsprechen.
Ist eine Eingangsinspektion an der Produktionsstätte des Kunden erforderlich?
Es wird empfohlen, die Probenahme bei der Eingangskontrollen zu akzeptieren, da jedes Rohr bereits zu 100% einer zerstörungsfreien Prüfung unterzogen wurde.
